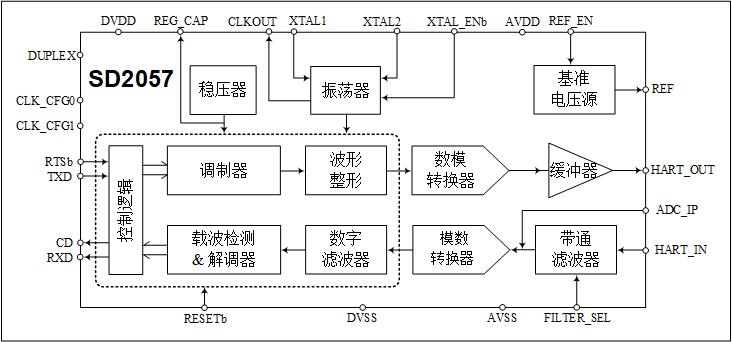

        SD2057是一款专为实现HART协议而设计的CMOS单片调制解调器芯片，用于支持HART协议的现场仪表和控制器中。器件集成了所有必要的滤波、信号检测、调制、解调及HART信号波形整形等功能，所以芯片只需少量外围无源元件，即可满足HART物理层规范功能要求。
        SD2057使用相位连续的频移键控FSK技术，传输速率为1200位/秒，采用半双工通信，符合HART协议物理层要求。芯片调制模式的最大电源电流在5.5V电压及外部3.6864MHz时钟下为112?A。所需外围元件少，并采用4mm x 4mm的QFN封装，可极大节省电路板空间，因此非常适合主机和从机配置下的低功耗环路供电型应用。
