  • SD6505

    工作电压

    2.4~3.6V

    2.4~3.6V

    ADC采样速率

    512kHz

    512kHz

    ADC ENOB

    19.3bits@8sps
    Gain = 128

    19.3bits@8sps
    Gain = 128

    外设

    DAC

    DAC

    封装

    SSOP24

    SSOP24
    芯片描述

            本芯片内置24位ADC、LED驱动、两线制通信等电路。
            LED驱动电路最多可驱动42个共阴级LED，最大驱动电流14mA，可保证白光LED足够的亮度。
            两线制通信可用于本产品与上位机进行通信，上位机可读、写本芯片的所有寄存器。
            本芯片还支持定时测量比较模式，进入该模式后，数据比较成功可唤醒主机，主机也可独立唤醒本芯片。
            本芯片还内置温度传感器，可满足多种应用的要求。

    芯片特点
    • 高精度ADC，ENOB = 19.3bits@8sps, 1个差分通道或3个单端通道
    • 低噪声高输入阻抗前置放大器，1、4、8、16、32、64、128、256倍增益可选
    • 内部8MHz与32kHz RC振荡器
    • 两线制通信接口，可与上位机进行通信，最高通信速度1.1MHz
    • 支持LED驱动，提供7个LED驱动口，最大驱动电流14mA，最多可驱动42个共阴级
LED，驱动波形占空比可选
    • 内置温度传感器，可以单点校正
    • 具有硬件定时比较测量功能
    • 灵活的电池检测功能，检测范围2.0~3.3V
    • 内置传感器激励输出，输出电压可。2.4V、2.7V、3.0V和3.3V
    • 掉电检测电路和上电复位电路
    • 工作电压范围：2.4~3.6V
    • 工作温度范围：-40~85℃

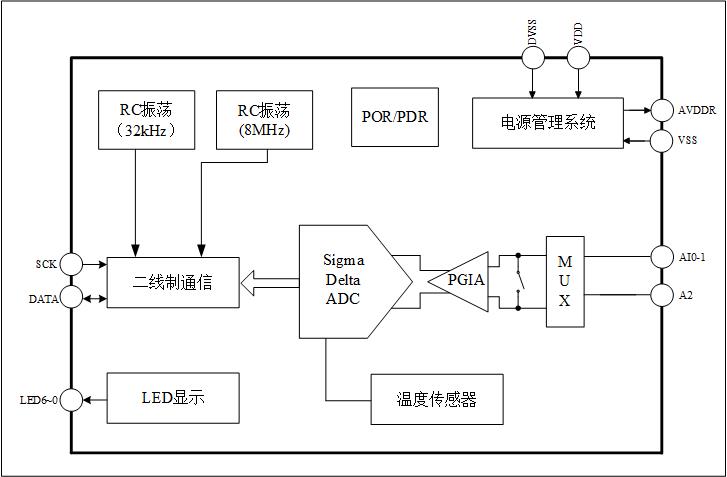

    芯片框图
    应用领域

    四电级交流脂肪秤

    血糖计

    计价秤
